結構：采用鋼制鏈輪、精密軸承。
特點：負荷大，噪音低、經久耐用、轉動靈活。

產品選型：

★ 特殊規格可按需定制。

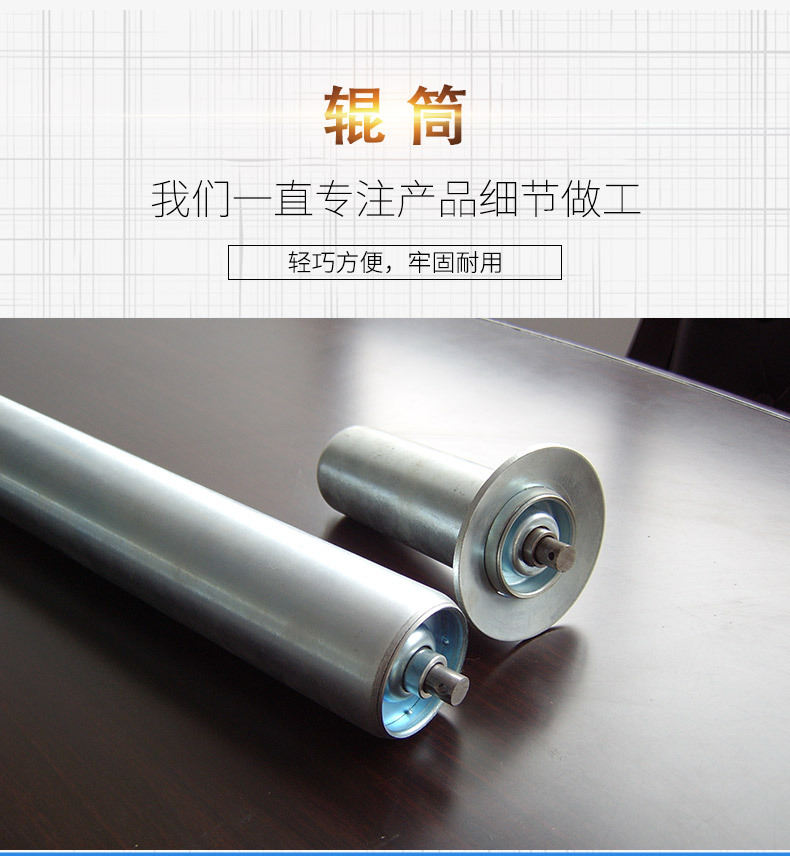

輥筒為圓柱形的零件，按用途分驅動輥和從動輥;按驅動方式分為動力滾筒和無動力滾筒，動力滾筒又分為單鏈輪滾筒、雙鏈輪滾筒、單O帶滾筒、雙O帶滾筒;無動力滾筒分為內牙軸滾筒和彈簧壓入式滾筒。按結構形式分為柱形滾筒和錐形滾筒。

應用項

通常采用無縫鋼管制成，也有視不同工藝需要采用諸如鋁合金6061T5，304L/316L不銹鋼，2205雙相不銹鋼，鑄鋼件，實心鍛打合金鋼芯為材料的。

輥筒的生產主要有輥體初車、初校靜平衡、軸頭過盈裝配焊接、精車和精校動平衡等工序組成。若對形位公差如圓度、圓柱度和直線度等要求在0.2mm以下的，則在精車后需要上外圓磨床或軋輥磨床磨削加工。對表面硬度有要求的，則需要增加熱處理工序。

輥筒成型后，出于防銹防腐、耐磨和支撐的需要，還需要表面處理或包覆如噴漆、鍍鋅、TEFLON噴涂、包橡膠、鍍鉻、陶瓷噴涂和氧化等工序。

按尺寸來分類，有大型的如造紙機械用輥筒(長度可以達到10米以上，直徑在1500mm以上)，有小型的如自動流水線上皮帶輸送上用的平托輥(一般在1米長度以內，直徑也在159mm以內)

主要規格

輥筒的分類

輥筒直徑選擇:25mm、32mm、38m、42mm、50mm、57mm、60mm、76mm、80mm、89mm。輥筒材質選擇:碳鋼鍍鋅、碳鋼鍍鉻、碳鋼包膠、鋁合金、不銹鋼、ABS等。輥筒類型選擇:無動力輥筒、單鏈輥筒、雙鏈輥筒、"O"帶輥筒、錐形輥筒、槽型輥筒。輥筒固定方式:彈簧壓入式、內牙軸式、全扁榫式、通軸銷孔式。

按工藝流程分:壓延棍、壓光棍、流延輥等;

按功能用途分:加熱輥、冷卻輥、引離輥、托輥等，按結構分有無縫鋼管輥、鍛造及離心澆鑄輥等。

輥筒制作要求

1.輥筒應具有足夠的剛性，確保在重載作用下，彎曲變形不超過許用值。

2.輥筒表面應有足夠的硬度，一般要求達到HRC50度以上，具有較強的耐腐蝕能力。鍍層具有抗剝落能力，確保輥筒工作表面有較好的耐磨性及耐腐蝕性。

3.輥筒工作表面應精細加工，以保證尺寸精度和表面粗糙度。粗糙度應在Ra0.16以上，不能有氣孔或溝紋。輥筒工作表面的壁厚要均勻，否則會使輥面溫度不均勻，影響制品質量。

4.輥筒的材料應具有良好的導熱性，通常采用冷硬鑄鐵，特殊情況采用鑄鋼或鉬鉻合金鋼，無論是加熱還是冷卻，均能達到快速均勻。

輥筒的保養

為延長滾筒的使用壽命，必須做好滾筒的保養工作。

1. 定期清理滾筒沾上的粉塵等異物。

2. 要定期檢查滾筒殼與端蓋焊接處是否牢固。

3. 潤滑良好，降低磨損的損失。

4. 避免超負荷運轉，延長滾筒使用壽
